バルブガイド打ち換え　（2004年4月）

久しぶりにエンジンをいじりました。(^^;;

最近、エンジンはそこそこ調子よく、あえて触る必要もありませんでした。

ＨＰネタになるようなこともなかったのですが、始動時とアイドリングを長く続けた

ときの白煙が、気になってきたのと、オイルの消費量が、オイル交換の必要がないほど

多くなってきたこともあり、思い切ってバルブガイドの打ち換えを敢行致しました。

実は、エンジン換装直後に、白煙に悩まされ、結果的にバルブステムシールの

交換でそれなりの解決をしていたのですが、そのときに、ガイドのガタが限界に

達していることは確認済で、こうなることは判っていました。

エンジン音も、カチャカチャとうるさかったですし････。

ところで、バルブガイドってどうやって交換するんでしょ！？。

ネットであちこち調べても、内燃機屋さんに依頼する話しばかりで

なかなか具体的な方法がわかりません････。

それでも何とかいくつかの情報によると、焼き嵌めによる圧入ということは

間違いなさそうです。

ただ、打ち換えた後にバルブのセンター出しやら、シート面の修正が

必要との情報もあり、しばし躊躇････。

しか〜し、悩んでても進みません！。要は暖めて叩き抜いて、ガイドは

冷やしておいて、叩き入れる！。

うまくすれば、叩かずに自作バルブスプリングコンプレッサーで圧入

できるかもしれない。

そんなことを考えながら、実行しちゃいました！。

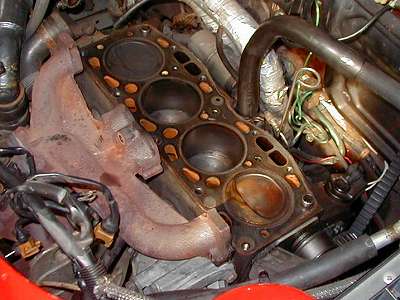

いきなりですが、ヘッド外しました。(^^;;

前回バルブステムシール交換が、約35000km走行時で、２年半程前ですが

現在まで24000kmの走行の割には綺麗です。そこそこ白煙も出てただけに

覚悟していましたが、意外でした････。

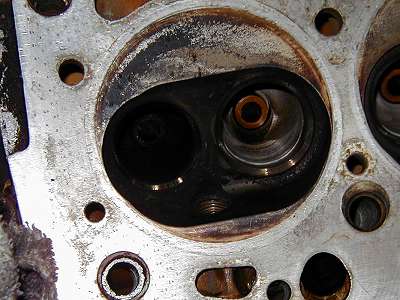

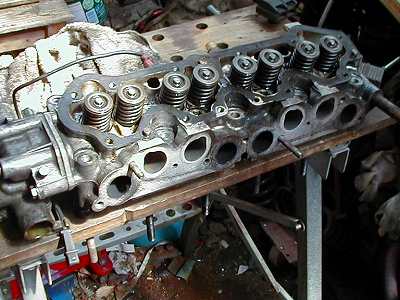

「外したヘッド」

さすがに燃焼室には、カーボンがそれなりに････。

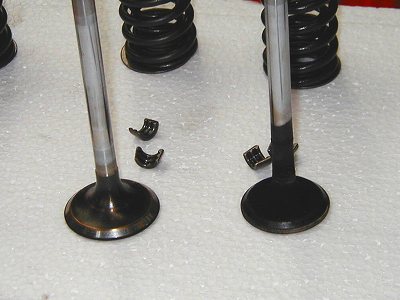

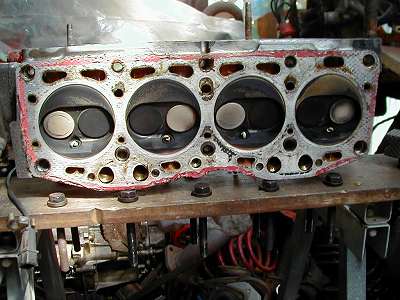

「バルブ＆燃焼室」

ＥＸバルブの傘部にも、カーボン。意外とＩＮは綺麗です。(^^)

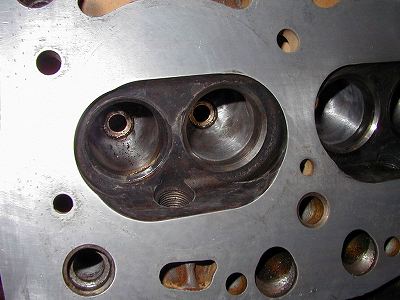

「問題のガイド」

やはり、ガタは大きいです。バルブ側の磨耗はほとんどなく（許容範囲内）

ガタの原因は、ガイドの磨耗に間違いありません。

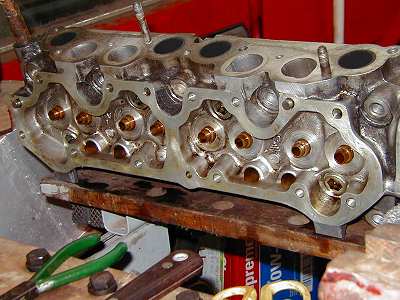

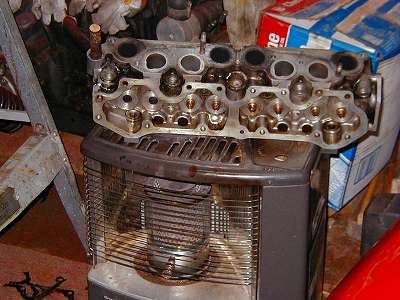

「ヘッド加熱と叩き出したガイド」

ヘッド全体を温め、更に外すガイドの周りをバーナーで加熱した上で

適当な冶具（単なる長めのボルト＆ナットで代用。世の中には、専用工具が

あるみたいですが････。）を当てて、叩き出しました。

（スプリングコンプレッサーで押し出すこともしてみたのですが、やはり無理でした。

恐らくプロは、プレスマシンで押し出してるんだと思います。）

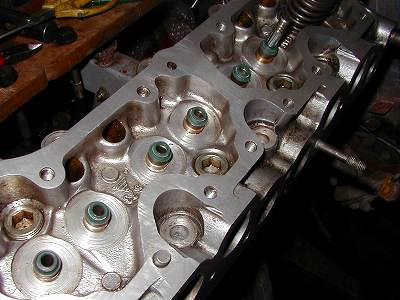

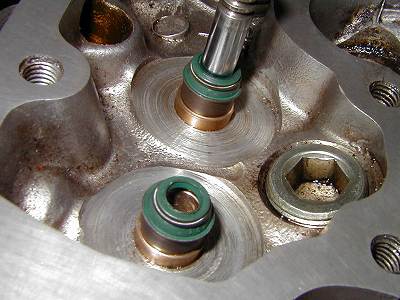

「挿入（叩き入れ）とステムシール」

挿入は、同じようにヘッドを温め、ガイドは冷凍庫で冷やしておいて、叩き入れます。

（一気にやらないといけないもんで、写真は撮れませんでした。）

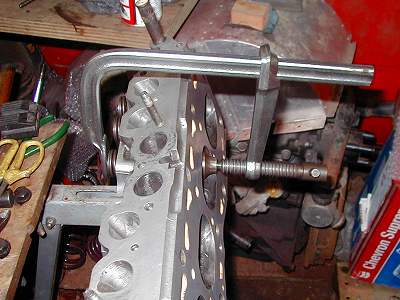

「面出しと、自作スプリングコンプレッサー」

本来であれば、ここでガイドにリーマを通し、バルブのセンター出しと

合わせをする様ですが････。リーマなんてぇものはありません！。

バルブを１本づつガイドに差込みつつ、変な引っ掛かりがないように、穴より

少し細いドリル刃にボロ布を巻きつけ、コンパウンドで磨きます。

バルブとバルブシート面もタコ棒で軽く当たりを出して、良しとしました。

気にしてたセンターズレはありませんでした。（あくまでも私見ですが････。）

加熱によるヘッドの歪も不安でしたが、定板を当てる限りは問題ないようです。

この後、一気に組み戻し、無事完了致しました。

（いつものことながら、写真が中途半端で申し訳ない････）

あ、シム調整がまだですが、それは追々････。(^^;;

結果は、エンジン音も静か（ガチャガチャ音が消えました。）になり

白煙もほとんど出なくなりました。

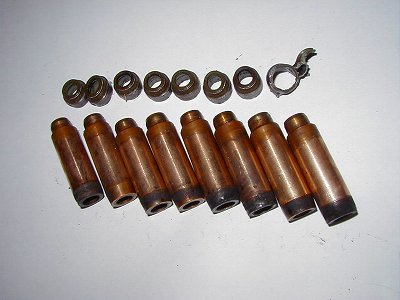

今回入れ替えた、ガイドはＩＡＰから出てるLong lifeタイプと称してるものです。

（品番No.37257000）径は14mmでピッタリでしたが、長さが5mm程短かったです。

（他の固体では、同じだったとの情報もあり、何ともです。）

ま、マニホールド内への飛び出しがなくなったので、効率アップになったってことで････。

果たして本当にLong lifeなのかどうかは、末永く見守りたいと思います！。

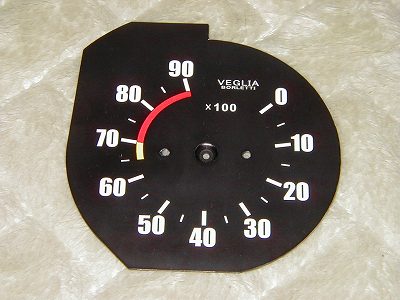

「おまけ」

これ、よく出来てるでしょ！。ほしい人って結構いるかなぁ？。(^^)

ＤＩＹしたい人は連絡下さい〜。お譲りします。＞但し1300専用です。

「おしまい」
